Membranentgasung

Membranentgasung in der Wasseraufbereitung

Membranentgasung zur Entfernung von Gasen und gelöster Kohlensäure

Funktion einer Membranentgasung

Mit einer Membranentgasung wird gezielt freie Kohlensäure oder Sauerstoff dem Wasser entzogen. Membranentgasungsmodule bestehen aus hydrophobe Porenmembranen. Diese sind meist in Hohlfasermodulen aufgebaut. Bedingt durch den Partialdruckgradient diffundiert das Gas durch die Membrane und das Wasser wird Entgast. Zur Erzeugung des Partialdruckgefälles wird je nach Anlagengröße und Leistung ein Strip Gas oder Vakuum mit einem Unterdruckgebläse oder über Pressluft angelegt. Das Funktionsprinzip der Membranentgasung besteht im Wesentlichen darin, dass Luft in einer äußeren Kammer der Module, im Gegenstrom des Wasserflusses in der inneren Kammer, vorbei gezogen wird. Dadurch wird das freie CO2 oder Gas vom Wasserstrom in den Luftstrom gesogen und nach außen transportiert.

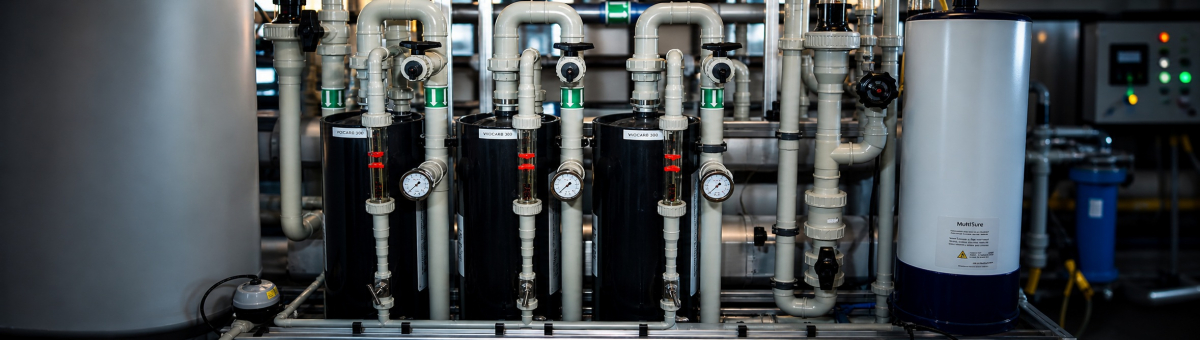

Membranentgasung nach einer Umkehrosmoseanlage
Membranentgasung nach einer Umkehrosmoseanlage



Vorteile der Entgasung in der Wasseraufbereitung

  • Die Betriebskosten sind wesentlich geringer als bei herkömmlichen Riesler Entgasungsanlagen. Da keine Druckerhöhung nach einem Vorlagetank benötigt wird kann hier sehr viel Energie eingespart werden.

  • Durch deutlich bessere CO2 Werte nach der Entgasung sind nachgeschaltete Anlagen effizienter und leistungsstärker. Bei Vollentsalzungsanlagen z.B. erreicht man durch niedrigere CO2 Werte eine längere Laufzeit und bessere Qualitäten. Auch dadurch werden weitere Betriebskosten eingespart.

  • Von der hygienischer Seite sind die Membranentgasungsverfahren auch im Vorteil. Bei Rieslerkolonen sind durch die großen Oberflächen der Füllkörper und den Vorlagetank beste Vorrausetzungen für einen Mikrobiologischen Eintrag. Zudem kommt das Wasser in Rieslern mit der warmen Gebläse Luft direkt in Kontakt.

  • Die Membranentgasung kann sehr kompakt Aufgebaut werden und benötigt keine großen Aufbauhöhen wie bei Rieslerdomen auf Vorlagetanks.

  • Der Druckverlust kann sehr gering gehalten werden, hierbei ist aber wichtig die Auslegung der Membranentgasungsanlage korrekt durchzuführen und auf Differenzdruck und Entgasungsleistung zu achten.

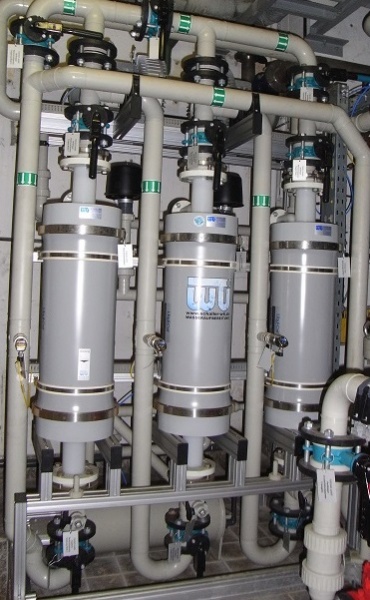

Membranentgasung in einer Vollentsalzungsanlage zur Wasseraufbereitung
Membranentgasung in einer Vollentsalzungsanlage zur Wasseraufbereitung



Notwendige Anlagenteile für eine Membranentgasung

Kondenswasser bei der Membranentgasung

Durch eine Membranentgasung entsteht Kondenswasser, da eine wärmere Luft auf ein kaltes Medium trifft. Dieses Kondenswasser wird in einer Wasserfalle aufgefangen. Die Wasserfalle wird im Stand-By Modus vollautomatisch entleert. Zur Überwachung wird hier noch zusätzlich eine Niveaumessung verbaut.

Vollautomatische Steuerung der Anlagen

Eine übergeordnete SPS Steuerung regelt und überwacht die einzelnen Betriebszyklen. Über ein TouchPanel mit umfangreichen Bildern kann die Anlage bedient und beobachtet werden. Die von uns eingesetzte Mess- und Regeltechnik ermöglicht einen vollautomatischen Betrieb.

Gebläse oder Druckluft

Um den Unterdruck in der inneren Kammer zu erzeugen sind entsprechende Gebläse oder eine stabile, gereinigte Druckluft notwendig. Speziell bei Gebläsen ist die Ansaugung und auch das Ableiten der Luftströmung zu beachten. Hier können je nach Anlagengröße hohe Geräuschbelastungen und Luftmengen entstehen.

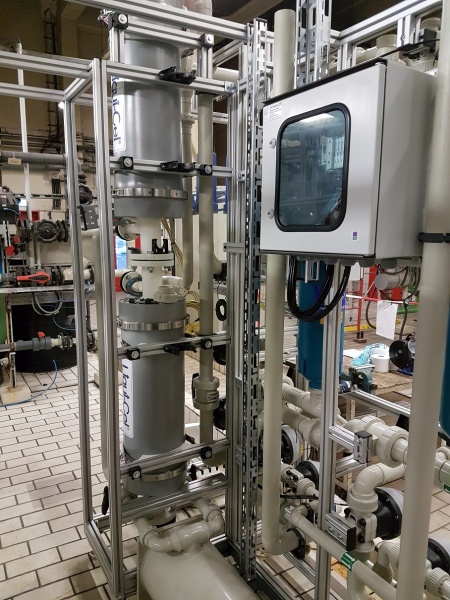

Membranentgasung im Automatikgestell einer Ionenaustauscheranlage
Membranentgasung im Automatikgestell einer Ionenaustauscheranlage



Anwendungen in der Wasseraufbereitung

Anwendungsgebiete sind in der Reinstwasser Erzeugung der Halbleiterindustrie, Pharma- und Kosmetikindustrie und der Kesselspeisewassererzeugung insbesondere für Turbinenbetrieb zu finden.

In folgenden Anlagen kann die Membranentgasung eingesetzt werden:

Weitere Anwendungen sind:

  1. Entfernung von der Auslösegasgase : Membranenvergasungsanlagen werden eingesetzt um Gase wie Sauerstoff oder Kohlendioxid aus dem Wasser zu entfernen.

  2. Entgasung von Speisewasser für Dampferzeuger: In Dampferzeugungsanlagen und Kraftwerken wird Membranentgasung eingesetzt, um das Speisewasser von gelöstem Sauerstoff zu befreien. Gelöster Sauerstoff kann zu Korrosion und anderen Schäden an den Anlagenkomponenten führen, weshalb seine Entfernung wichtig ist, um eine effiziente und zuverlässige Betriebsweise sicherzustellen.

  3. Trinkwasser: In der Trinkwasseraufbereitung kann die Membranentgasung eingesetzt werden, um die Qualität des Trinkwassers zu verbessern, indem gelöste Gase und flüchtige organische Verbindungen entfernt werden. Dies trägt dazu bei, den Geschmack, Geruch und die Gesundheit des Trinkwassers zu verbessern.

  4. Entgasung von Abwasser: Membranentgasung wird auch zur Behandlung von Abwasser eingesetzt, um gelöste Gase zu entfernen, die bei der biologischen Abwasserbehandlung oder anderen Prozessen entstehen können. Die Entfernung dieser Gase kann dazu beitragen, Geruchsemissionen zu reduzieren und die Qualität des behandelten Abwassers zu verbessern.

  5. Entfernung von VOC: In einigen Fällen wird Membranentgasung auch eingesetzt, um flüchtige organische Verbindungen (VOCs) aus Wasser zu entfernen. Dies ist besonders wichtig in der Umwelt- und Grundwassersanierung sowie in der Industrie, wo VOCs als Schadstoffe betrachtet werden und ihre Entfernung gesetzlich vorgeschrieben sein kann.

Insgesamt spielt die Membranentgasung eine wichtige Rolle in der Wasseraufbereitung, indem sie die Qualität des Wassers verbessert, die Betriebseffizienz erhöht und die Lebensdauer von Anlagenkomponenten verlängert.

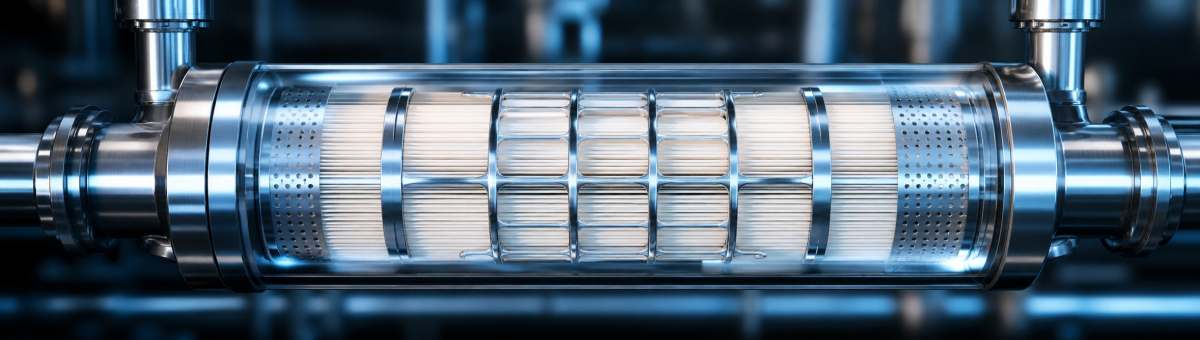

Membranentgasung Modul
Membranentgasung Modul



Service und Wartung von Membranentgasungsanlagen

In Bestandsanlagen führen wir nach Bedarf auch einen Modultausch durch und prüfen die Funktion der Membranentgasung. Unser Service Team ist auf die Anlagentechnik geschult und kann einen optimalen Service durchführen der einen betriebssicheren Betrieb gewährleistet.

  • Wartung der Teilanlage oder der Gesamtanlage
  • Reparatur und Austausch
  • Überprüfung der Auslegung
  • Gebläse-Service
  • Ersatzteile
  • Optimierung und Maßnahmen zur Steigerung der Wirtschaftlichkeit
  • Steuerungsoptimierung
Messtechnik Membranentgasung
Messtechnik Membranentgasung
