Messtechnik für die Wasseraufbereitung

Messstationen, Online-Wasseranalyse und Prozessüberwachung für technische Wasseranlagen

Messtechnik für die Wasseraufbereitung dient der kontinuierlichen Überwachung wichtiger Wasserparameter in technischen Anlagen. Sie wird eingesetzt, um Wasserqualität, Anlagenzustand und Prozessstabilität zuverlässig zu kontrollieren. Für Gewerbe, Industrie und kommunale Betreiber ist eine geeignete Mess- und Überwachungstechnik ein wichtiger Bestandteil einer sicheren und nachvollziehbaren Wasseraufbereitung.

Moderne Messstationen erfassen relevante Wasserwerte direkt im laufenden Betrieb. Die Messdaten können an der Anlagensteuerung angezeigt, gespeichert, ausgewertet und für Alarmmeldungen oder Steuerungsfunktionen genutzt werden. Dadurch lassen sich Veränderungen der Wasserqualität frühzeitig erkennen und technische Prozesse gezielter überwachen.

Je nach Anwendung kommen einzelne Sensoren, kompakte Messstationen oder umfassende Wasseranalyse- und Steuerungssysteme zum Einsatz. Die Ausführung richtet sich nach der Wasserart, den zu überwachenden Parametern, den Grenzwerten, der vorhandenen Steuerungstechnik und den betrieblichen Anforderungen.

Eine fachgerecht geplante Messtechnik unterstützt nicht nur die Kontrolle einzelner Wasserwerte. Sie verbessert auch die Transparenz im Anlagenbetrieb, erleichtert die Dokumentation und kann helfen, Störungen frühzeitig zu erkennen.

Einsatzbereiche der Messtechnik

Messtechnik für die Wasseraufbereitung wird in vielen gewerblichen, industriellen und kommunalen Anwendungen eingesetzt. Die Anforderungen unterscheiden sich je nach Wasserart, Prozess und Qualitätsziel.

Typische Einsatzbereiche sind industrielle Wasseraufbereitungsanlagen, Prozesswasseranlagen, Kühlwasser- und Kreislaufwassersysteme, Kesselwasser- und Speisewasseraufbereitung, Umkehrosmoseanlagen, Enthärtungsanlagen, Dosieranlagen, Filtrationsanlagen, Desinfektionssysteme, Trinkwasserinstallationen in gewerblichen oder kommunalen Gebäuden sowie Abwasser- und Teilstromüberwachungen.

In der Industrie steht häufig die Prozesssicherheit im Vordergrund. Schwankende Wasserqualität kann Produktionsprozesse beeinflussen, Anlagenkomponenten belasten oder zu Qualitätsproblemen führen. In gewerblichen Gebäuden geht es häufig um stabile Betriebsbedingungen, Hygiene, einfache Überwachung und zuverlässige Störmeldungen. In kommunalen Anwendungen sind zusätzlich Dokumentation, Nachvollziehbarkeit und Betriebskontrolle wichtige Anforderungen.

Auch bei bestehenden Wasseraufbereitungsanlagen kann eine Nachrüstung sinnvoll sein. Wenn Wasserwerte bislang nur manuell geprüft werden, wiederkehrende Störungen auftreten oder Messdaten für den laufenden Betrieb benötigt werden, kann eine Messstation die Anlagenüberwachung deutlich verbessern.

Welche Wasserparameter überwacht werden sollten, hängt von der jeweiligen Anwendung ab. Nicht jeder Messwert ist in jeder Anlage erforderlich. Entscheidend ist, welche Parameter die Funktion der Wasseraufbereitung, die Betriebssicherheit oder die gewünschte Wasserqualität beeinflussen.

pH-Wert, Leitfähigkeit und Redoxpotenzial

Der pH-Wert gehört zu den wichtigsten Messgrößen in der Wasseraufbereitung. Er beeinflusst chemische Reaktionen, Fällungsprozesse, Korrosionsverhalten, Desinfektionswirkung und die Wirksamkeit vieler Dosierchemikalien. In Anlagen mit pH-Korrektur oder chemischer Dosierung ist eine kontinuierliche pH-Messung häufig sinnvoll.

Die Leitfähigkeit gibt Hinweise auf den Gehalt gelöster Salze im Wasser. Sie wird besonders häufig bei Umkehrosmoseanlagen, Entsalzungsanlagen, Kreislaufwassersystemen und Prozesswasseranwendungen eingesetzt. Ein steigender Leitwert kann zum Beispiel auf eine nachlassende Entsalzungsleistung, Konzentrationsänderungen oder eine unzureichende Abschlämmung hinweisen.

Das Redoxpotenzial wird unter anderem bei Oxidations- und Desinfektionsprozessen genutzt. Es kann Hinweise auf oxidierende oder reduzierende Bedingungen im Wasser geben. In Verbindung mit weiteren Parametern kann der Redoxwert helfen, Dosierprozesse oder Desinfektionsbedingungen zu überwachen.

Trübung, Temperatur, Druck und Durchfluss

Die Trübungsmessung wird eingesetzt, wenn Partikel, Schwebstoffe oder Filterdurchbrüche überwacht werden sollen. Eine zunehmende Trübung kann auf Rohwasserschwankungen, eine Überlastung von Filtern oder Störungen in der Aufbereitung hinweisen.

Die Temperatur ist in vielen Anlagen ein wichtiger Begleitparameter. Sie beeinflusst chemische Reaktionen, Sensorverhalten, Löslichkeit, mikrobiologische Prozesse und die Auslegung technischer Komponenten.

Druck- und Durchflussmessungen sind keine klassischen Wasseranalysewerte, aber wichtige Prozessgrößen. Sie zeigen, ob Pumpen, Filter, Membranen, Ventile oder Dosierstrecken ordnungsgemäß arbeiten. Ein steigender Druckverlust kann beispielsweise auf eine zunehmende Filterbeladung oder eine Membranverschmutzung hinweisen. Fehlender Durchfluss kann eine Störung, eine geschlossene Armatur oder ein Pumpenproblem anzeigen.

Desinfektionsmittel und erweiterte Analyseparameter

In Anlagen mit Desinfektion können freies Chlor, Chlordioxid oder andere Desinfektionsmittel überwacht werden. Dabei ist zu beachten, dass die Messung immer zur eingesetzten Chemikalie, zum pH-Wert, zur Wasserqualität und zum Regelungskonzept passen muss.

Je nach Anwendung können weitere Parameter relevant sein, zum Beispiel Gesamthärte, Resthärte, Kieselsäure, Eisen, Mangan, Ammonium, Nitrat, Phosphat, Sauerstoff, TOC oder CSB. Diese Werte lassen sich nicht immer mit einfachen Online-Sonden erfassen. Teilweise sind spezielle Analysatoren, automatische Probenahmesysteme oder ergänzende Laboranalysen erforderlich.

Online-Messtechnik ersetzt daher nicht in jedem Fall eine Laboranalyse. Sie ist vor allem ein Werkzeug zur laufenden Prozessüberwachung. Für bestimmte Einzelparameter, niedrige Nachweisgrenzen, mikrobiologische Untersuchungen oder behördlich relevante Nachweise können weiterhin Laborprüfungen notwendig sein.

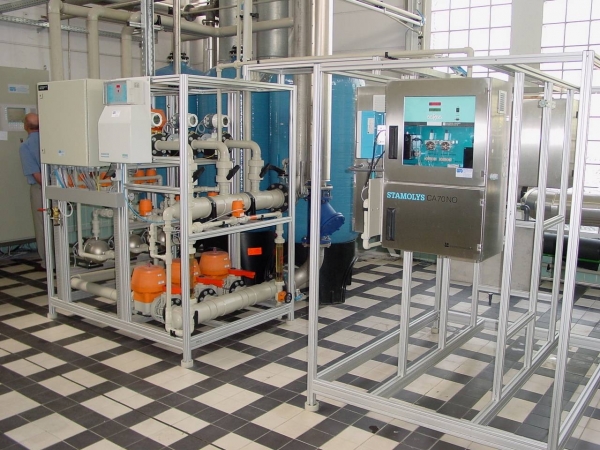

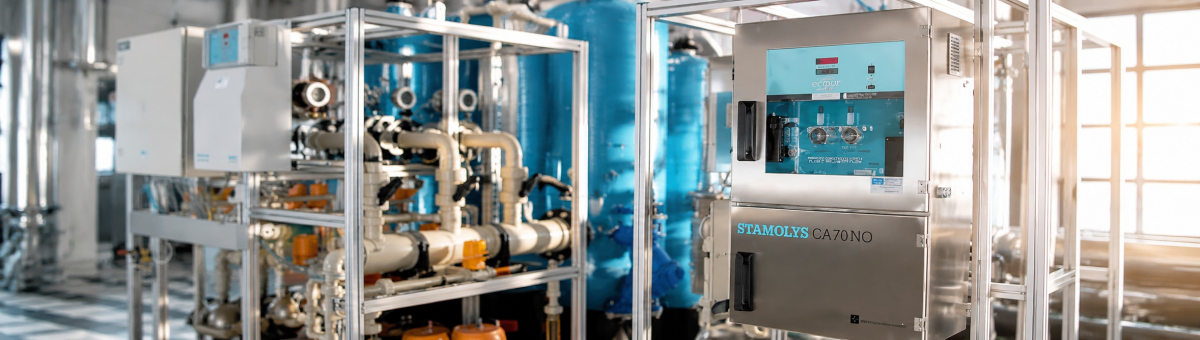

Eine Messstation führt einen definierten Wasserstrom an Sensoren, Sonden oder Analysegeräte. Dadurch können Wasserwerte unter kontrollierten Bedingungen gemessen werden. Die Messstation kann direkt an der Wasseraufbereitungsanlage, in einem Wasserhaus, in einer Technikzentrale oder im Bereich eines Schaltschrankes installiert werden.

Typische Bestandteile einer Messstation sind Probenahmeanschluss, Messwasserleitung oder Teilstromleitung, Absperrarmaturen, Durchflussregelung, Durchflussanzeige, Sensoren, Messsonden, Messumformer, Anzeigeeinheit, Datenaufzeichnung, Alarmkontakte und Schnittstellen zur Steuerung. Je nach Ausführung kann das Messwasser anschließend verworfen oder in den Prozess zurückgeführt werden.

Die Messung kann direkt im Hauptstrom, im Probenstrom oder in einem Teilstrom erfolgen. In vielen Wasseraufbereitungsanlagen ist eine Teilstrommessung vorteilhaft, weil Durchfluss, Druck und Zugänglichkeit besser kontrolliert werden können. Außerdem lassen sich Sensoren dort einfacher reinigen, prüfen und kalibrieren.

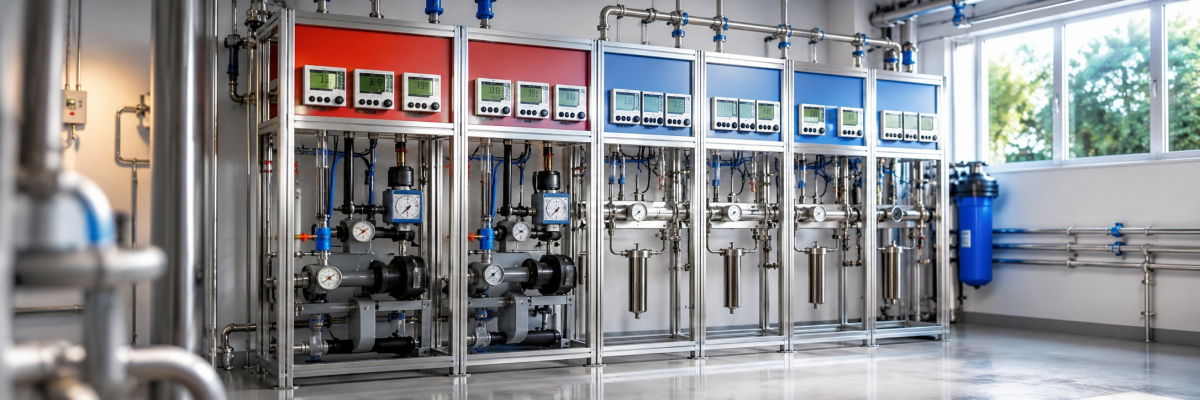

Probenahme und Messwasserführung

Die Probenahmestelle ist entscheidend für die Aussagekraft der Messwerte. Der gemessene Wasserstrom muss den Zustand des zu überwachenden Wassers möglichst repräsentativ abbilden. Eine ungünstig gewählte Probenahmestelle kann zu Messwerten führen, die den tatsächlichen Anlagenzustand nicht korrekt darstellen.

Bei der Planung sollten deshalb mehrere Punkte geprüft werden: Soll Rohwasser, Reinwasser, Permeat, Prozesswasser, Kühlwasser oder Abwasser gemessen werden? Ist die Probenahmestelle hydraulisch geeignet? Sind Druck, Temperatur und Durchfluss für die Sensoren passend? Können Luftblasen, Ablagerungen oder Feststoffe die Messung beeinflussen? Muss das Messwasser zurückgeführt werden oder darf es ablaufen?

Eine stabile Messwasserführung ist besonders wichtig für zuverlässige Messwerte. Viele Sensoren benötigen einen definierten Durchflussbereich. Zu geringer Durchfluss kann zu trägen oder verfälschten Messwerten führen. Zu hoher Durchfluss kann Sensoren mechanisch belasten oder die Messung beeinträchtigen.

Sensoren, Sonden und Messumformer

Sensoren und Sonden erfassen die eigentlichen Messwerte. Je nach Parameter kommen unterschiedliche Messprinzipien zum Einsatz. pH- und Redoxmessungen arbeiten häufig mit elektrochemischen Sonden. Leitfähigkeit kann konduktiv oder induktiv gemessen werden. Trübung wird optisch erfasst. Desinfektionsmittelmessungen können amperometrisch oder photometrisch erfolgen.

Die Sensorsignale werden über Messumformer verarbeitet und in nutzbare Werte umgewandelt. Diese können lokal angezeigt, gespeichert oder an eine Steuerung übertragen werden. Wichtig ist, dass Sensor, Messbereich, Werkstoff, Temperaturbeständigkeit und Einbausituation zur jeweiligen Wasserqualität passen.

Nicht jede Sonde ist für jede Anwendung geeignet. Stark verschmutztes Wasser, hohe Salzgehalte, aggressive Medien, wechselnde Temperaturen oder Ablagerungen können die Sensorauswahl beeinflussen. Deshalb sollte die Messtechnik immer passend zum Prozess und zur Wasserbeschaffenheit ausgelegt werden.

Visualisierung, Datenaufzeichnung und Alarmierung

Moderne Messtechnik soll Messwerte nicht nur erfassen, sondern verständlich darstellen. Die Anzeige kann direkt an der Messstation, auf der Steuerung der Wasseraufbereitungsanlage, auf einem digitalen Schreiber oder in einem übergeordneten Leitsystem erfolgen.

Sinnvoll ist eine übersichtliche Darstellung von aktuellen Messwerten, Sollwerten, Grenzwerten, Trendverläufen, Alarmzuständen, Betriebszuständen, Wartungshinweisen und historischen Daten. Trendkurven sind besonders hilfreich, weil sie schleichende Veränderungen sichtbar machen.

Die digitale Datenaufzeichnung ermöglicht eine nachvollziehbare Dokumentation des Anlagenbetriebs. Erfasst werden können Messwerte mit Zeitstempel, Grenzwertverletzungen, Alarmmeldungen, Betriebszustände, Schaltvorgänge, Kalibrierungen, Wartungsereignisse und Störungen.

Bei Grenzwertabweichungen kann die Messstation eine Alarmmeldung auslösen. Möglich sind optische oder akustische Meldungen, potenzialfreie Kontakte, Meldungen an die Anlagensteuerung, Weiterleitung an Gebäudeleittechnik oder Prozessleittechnik sowie Fernmeldungen per E-Mail, SMS oder Fernüberwachungssystem. Je nach Anwendung kann auch eine automatische Reaktion erfolgen, zum Beispiel eine Anlagenabschaltung, eine Dosierfreigabe, eine Verriegelung oder eine Spülung.

Messtechnik für Wasseraufbereitungsanlagen kann eigenständig betrieben oder in vorhandene Steuerungs- und Leittechnik eingebunden werden. Die Art der Einbindung hängt vom gewünschten Funktionsumfang und von der vorhandenen technischen Infrastruktur ab.

Bei einfachen Anwendungen genügt oft eine lokale Anzeige mit Grenzwertkontakt. Bei größeren Anlagen ist eine Integration in eine SPS, Gebäudeleittechnik oder Prozessleittechnik sinnvoll. Dort können Messwerte gemeinsam mit Pumpen, Ventilen, Dosierungen, Füllständen und Betriebszuständen ausgewertet werden.

Eine gut geplante Einbindung ermöglicht nicht nur die Anzeige der Wasserwerte, sondern auch eine automatische Überwachung und Reaktion der Anlage. Dadurch wird die Messtechnik zu einem aktiven Bestandteil der Prozessführung.

Schnittstellen und Signalübertragung

Für die Übertragung von Messwerten und Alarmen stehen verschiedene Schnittstellen zur Verfügung. Häufig eingesetzt werden analoge Signale wie 4–20 mA, digitale Ein- und Ausgänge, potenzialfreie Kontakte sowie industrielle Kommunikationssysteme.

Je nach Anlagenumgebung können auch Modbus, Profibus, Profinet, Ethernet oder andere Schnittstellen genutzt werden. Welche Lösung sinnvoll ist, hängt von der vorhandenen Steuerung, der gewünschten Datenmenge und den Anforderungen an Dokumentation und Fernzugriff ab.

Wichtig ist, die Schnittstellen bereits bei der Planung zu klären. Soll ein Messwert nur angezeigt werden, reicht häufig eine einfache lokale Lösung. Soll der Wert dokumentiert, geregelt oder in ein übergeordnetes System eingebunden werden, müssen Signalart, Datenformat und Kommunikationsweg passend ausgelegt werden.

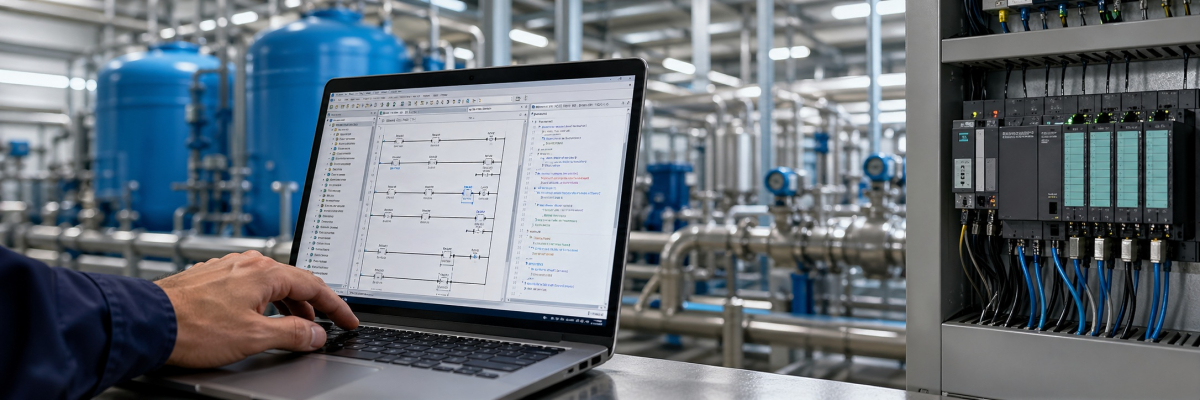

SPS, Gebäudeleittechnik und Fernüberwachung

In größeren technischen Anlagen werden Messwerte häufig an eine SPS oder Gebäudeleittechnik übergeben. Dort können Grenzwerte überwacht, Schaltbefehle ausgelöst und Betriebszustände dokumentiert werden. Auch eine Einbindung in Prozessleittechnik ist möglich, wenn die Wasseraufbereitung Bestandteil eines größeren Produktionsprozesses ist.

Eine Fernüberwachung kann sinnvoll sein, wenn Anlagen nicht dauerhaft besetzt sind oder mehrere Standorte überwacht werden sollen. Messwerte und Alarmmeldungen können dann aus der Ferne kontrolliert werden. Das unterstützt die schnelle Reaktion bei Störungen und erleichtert die Betriebsführung.

Dabei sollten Zugriffsrechte, Datensicherheit, Verfügbarkeit der Verbindung und Verantwortlichkeiten klar geregelt sein. Eine Fernüberwachung ersetzt nicht die regelmäßige Wartung vor Ort, kann aber die Anlagenkontrolle deutlich verbessern.

Messtechnik ist ein zentrales Werkzeug zur Prozessüberwachung. Sie macht sichtbar, ob eine Wasseraufbereitungsanlage im vorgesehenen Bereich arbeitet oder ob sich Abweichungen entwickeln. Dadurch können Betreiber schneller reagieren und technische Risiken reduzieren.

Eine kontinuierliche Überwachung ist besonders wertvoll bei Anlagen mit schwankender Rohwasserqualität, hohen Anforderungen an die Wasserqualität oder empfindlichen Folgeprozessen. Auch bei Anlagen mit automatischer Dosierung, Regeneration, Rückspülung oder Desinfektion können Messwerte zur Kontrolle der Prozessfunktion genutzt werden.

Die Betriebssicherheit hängt dabei nicht allein von der Messtechnik ab. Entscheidend ist das Zusammenspiel aus richtiger Sensorauswahl, geeigneter Probenahme, sinnvoller Grenzwertdefinition, zuverlässiger Steuerung und regelmäßiger Wartung.

Frühzeitige Erkennung von Abweichungen

Viele Störungen entstehen nicht plötzlich, sondern entwickeln sich schrittweise. Ein steigender Leitwert kann auf eine nachlassende Membranleistung hinweisen. Eine zunehmende Trübung kann einen Filterdurchbruch ankündigen. Ein veränderter pH-Wert kann auf Dosierprobleme oder geänderte Rohwasserbedingungen hindeuten. Ein steigender Druckverlust kann auf Verschmutzung oder Beladung hinweisen.

Durch Trendaufzeichnung und Grenzwertüberwachung werden solche Entwicklungen früher sichtbar. Das Betriebspersonal kann gezielter prüfen, bevor es zu größeren Störungen, Qualitätsabweichungen oder Stillständen kommt.

Optimierung von Dosierung, Spülung und Regeneration

Messwerte können auch zur Optimierung von Anlagenprozessen genutzt werden. Beispiele sind pH-geregelte Dosierungen, redoxabhängige Dosierung, leitfähigkeitsabhängige Abschlämmung, Überwachung von Desinfektionsmittelkonzentrationen oder Kontrolle der Permeatqualität bei Umkehrosmoseanlagen.

Auch Spül- und Regenerationsprozesse können durch Mess- und Prozessdaten besser bewertet werden. Wenn Anlagen nicht nur zeitgesteuert, sondern abhängig von Betriebszuständen oder Wasserwerten überwacht werden, lassen sich Wasser-, Chemikalien- und Energieeinsatz gezielter kontrollieren.

Eine Kostenreduzierung entsteht dabei nicht automatisch durch die Messstation selbst, sondern durch die richtige Nutzung der Messdaten. Einsparpotenziale ergeben sich zum Beispiel durch weniger Fehlfunktionen, geringere Stillstandszeiten, bedarfsgerechte Dosierung und optimierte Wartung.

Online-Messtechnik benötigt regelmäßige Wartung. Sensoren und Sonden stehen dauerhaft mit Wasser in Kontakt. Dadurch können Ablagerungen, Biofilm, Trübstoffe, Chemikalien oder wechselnde Wasserqualitäten die Messergebnisse beeinflussen.

Eine Messstation sollte deshalb so aufgebaut sein, dass Reinigung, Prüfung und Kalibrierung einfach möglich sind. Gut zugängliche Sensoren, Absperrarmaturen, definierte Messwasserführung und klare Beschriftung erleichtern den laufenden Betrieb.

Regelmäßige Reinigung und Kalibrierung

Zu den typischen Wartungsarbeiten gehören Reinigung der Sensorflächen, Kontrolle der Messwerte, Kalibrierung der Sonden, Prüfung des Messwasserstroms, Kontrolle von Armaturen und Durchflussanzeigen, Austausch von Elektrolyten oder Membranen sowie Prüfung von Kabeln, Steckverbindungen und Alarmfunktionen.

Die Wartungsintervalle hängen von Sensortyp, Wasserqualität und Betriebsbedingungen ab. Stark belastetes Wasser erfordert in der Regel kürzere Kontrollintervalle als sauberes Reinwasser. Auch Temperatur, Chemikalien, Feststoffe und Biofilmbildung können den Wartungsaufwand beeinflussen.

Regelmäßige Kalibrierung ist wichtig, damit die Messwerte dauerhaft zuverlässig bleiben. Ohne Kontrolle können Sensoren driften und scheinbar plausible, aber falsche Werte anzeigen.

Wann Laboranalysen weiterhin notwendig sind

Online-Messtechnik ersetzt nicht in jedem Fall eine Laboranalyse. Sie eignet sich sehr gut zur laufenden Überwachung von Prozesswerten, hat aber technische Grenzen.

Laboranalysen bleiben häufig erforderlich bei mikrobiologischen Untersuchungen, sehr niedrigen Nachweisgrenzen, komplexen Stoffgruppen, behördlich geforderten Einzelwerten oder Parametern, die nicht zuverlässig online gemessen werden können.

Auch bei der Inbetriebnahme, bei Störungen oder bei der Bewertung neuer Wasserquellen können Laboranalysen notwendig sein. Die Online-Messtechnik liefert dann ergänzende Betriebsdaten, ersetzt aber nicht die fachliche Analyse der Wasserbeschaffenheit.

Die Planung einer Messstation sollte immer von der Anwendung ausgehen. Entscheidend ist nicht die maximale Anzahl an Sensoren, sondern die sinnvolle Auswahl der Messparameter und eine zuverlässige Einbindung in den Anlagenbetrieb.

Vor der Umsetzung sollten unter anderem folgende Fragen geklärt werden: Welche Wasserart soll überwacht werden? Welche Parameter sind für den Prozess kritisch? Wo ist eine repräsentative Probenahme möglich? Welche Grenzwerte sollen überwacht werden? Welche Alarm- oder Steuerungsfunktionen sind erforderlich? Welche Schnittstellen stehen zur Verfügung? Wie sollen Messdaten gespeichert oder weitergegeben werden? Wer übernimmt Wartung und Kalibrierung?

Auch bestehende Wasseraufbereitungsanlagen können häufig mit Messtechnik nachgerüstet werden. Voraussetzung sind geeignete Probenahmestellen, ausreichende Platzverhältnisse, elektrische Anschlüsse und eine passende Einbindung in die vorhandene Steuerung.

Eine Nachrüstung ist besonders sinnvoll, wenn Wasserwerte bislang nur manuell kontrolliert werden, wiederkehrende Störungen auftreten, die Wasserqualität schwankt oder Messdaten für Betrieb, Qualitätssicherung oder Dokumentation benötigt werden.

Bei Bestandsanlagen muss zusätzlich geprüft werden, ob die vorhandene Hydraulik, Steuerung und elektrische Ausrüstung zur geplanten Messtechnik passen. Gegebenenfalls sind Anpassungen an Rohrleitungen, Armaturen, Schaltschrank, Steuerung oder Datenübertragung erforderlich.
