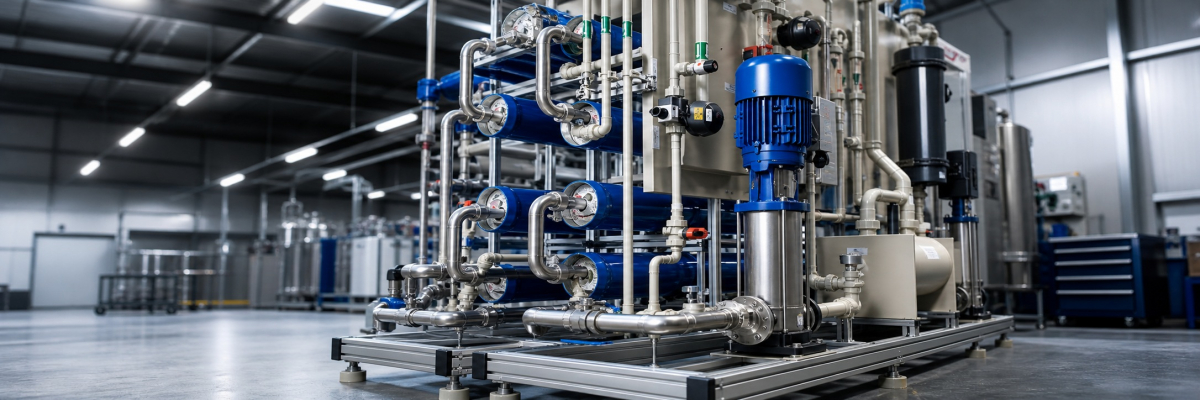

Wasseraufbereitungsanlagen in Rahmenbauweise

Vormontierte Wasseraufbereitung auf Rahmen

Rahmenmontierte Wasseraufbereitungsanlagen können je nach Anwendung aus einer oder mehreren Verfahrensstufen bestehen. Typische Beispiele sind Enthärtungsanlagen, Umkehrosmoseanlagen, Nanofiltrationsanlagen, Dosieranlagen, Druckerhöhungen, Filtrationsstufen oder Kombinationen aus mehreren Aufbereitungsverfahren.

Die Vormontage im Werk reduziert den Installationsaufwand auf der Baustelle. Rohrleitungen, Armaturen, Pumpen und Messtechnik können bereits passend angeordnet, befestigt und teilweise geprüft werden. Dadurch werden Schnittstellen reduziert und die spätere Inbetriebnahme besser vorbereitet.

Vorteile der Rahmenbauweise

Rahmenanlagen bieten vor allem dort Vorteile, wo wenig Platz vorhanden ist oder die Montage vor Ort nur eingeschränkt möglich ist. Durch den kompakten Aufbau entsteht eine übersichtliche Einheit mit klar definierten Anschlusspunkten.

Wichtige Vorteile sind:

• kompakte Bauweise mit geringem Platzbedarf
• reduzierte Montagezeit vor Ort
• übersichtliche Anordnung der Komponenten
• bessere Zugänglichkeit für Bedienung und Wartung
• definierte Schnittstellen für Wasser, Abwasser, Strom und Steuerung
• werksseitige Vormontage und Funktionsprüfung
• leichterer Transport im Vergleich zu einzeln montierten Komponenten
• saubere Integration von Pumpen, Armaturen, Mess- und Regeltechnik

Die genaue Ausführung hängt von der Anwendung, dem verfügbaren Bauraum, der Wasserqualität, dem Volumenstrom und den Anforderungen an Bedienung und Wartung ab.

Planung nach Prozessanforderung

Eine Rahmenanlage wird nicht nur nach der gewünschten Aufbereitungsleistung geplant. Entscheidend sind Rohwasserqualität, Zielqualität, Durchfluss, Druckverhältnisse, Temperatur, Werkstoffe, Wartungszugänglichkeit und vorhandene Anschlusspunkte.

Bereits in der Planungsphase sollte berücksichtigt werden, wie Filter gewechselt, Chemikalien nachgefüllt, Pumpen gewartet, Sensoren kalibriert und Armaturen bedient werden können. Auch Transportwege, Aufstellfläche, Bodenbelastung und Einbringmaße sind wichtige Kriterien.

Industrielle Wasseraufbereitung

Rahmenanlagen werden häufig in industriellen Wasseraufbereitungssystemen eingesetzt. Sie eignen sich für Prozesswasser, Kesselspeisewasser, Kühlwasser, Spülwasser, Reinwasser oder vollentsalztes Wasser.

Je nach Verfahren können unterschiedliche Technologien kombiniert werden, zum Beispiel Vorfiltration, Enthärtung, Aktivkohle, Umkehrosmose, Nanofiltration, Ionenaustausch, UV-Desinfektion, Dosiertechnik oder Druckerhöhung.

Kompakte Systemlösungen für Gewerbe und Technikräume

In Gewerbebetrieben, Laboren, Produktionsbereichen und Technikräumen ist der verfügbare Platz oft begrenzt. Rahmenanlagen ermöglichen eine kompakte Anordnung der Aufbereitungstechnik und erleichtern die technische Einbindung.

Durch die vormontierte Bauweise lassen sich auch Erweiterungen oder Modernisierungen bestehender Anlagen strukturierter umsetzen. Die Anlage kann als eigenständige Einheit geplant und mit klaren Anschlussgrenzen ausgeführt werden.

Alternative: Containeranlagen

Wenn im Gebäude kein geeigneter Aufstellraum vorhanden ist oder die Wasseraufbereitung außerhalb des Technikbereichs betrieben werden soll, können Containeranlagen eine Alternative sein. Diese werden in einem Technikcontainer installiert und können im Außenbereich aufgestellt werden.

Containeranlagen eignen sich besonders bei begrenztem Innenraum, temporären Projekten, größeren Anlagenkombinationen oder wenn zusätzliche Infrastruktur wie Heizung, Lüftung, Beleuchtung oder Frostschutz erforderlich ist.

Werkseitige Montage und Prüfung

Bei rahmenmontierten Anlagen werden die Komponenten bereits im Werk mechanisch aufgebaut und verrohrt. Je nach Anlagentyp können auch elektrische Verdrahtung, Schaltschrank, Sensorik und Steuerung integriert werden.

Die werksseitige Vorbereitung ermöglicht eine bessere Kontrolle der Ausführung und reduziert den Koordinationsaufwand auf der Baustelle. Vor der Auslieferung können mechanische, hydraulische und steuerungstechnische Funktionen geprüft werden.

Anschluss und Einbindung vor Ort

Am Aufstellort wird die Rahmenanlage an Rohwasser, Reinwasser, Abwasser, Stromversorgung und gegebenenfalls Druckluft oder Leittechnik angeschlossen. Anschließend erfolgt die Inbetriebnahme mit Prüfung von Durchfluss, Druck, Dichtheit, Messwerten, Steuerungsabläufen und Sicherheitsfunktionen.

Trotz Vormontage bleibt die fachgerechte Einbindung vor Ort entscheidend. Rohrleitungsführung, Absperrungen, Entleerungen, Probenahmestellen und Wartungsflächen müssen zur Anlage passen.

Wartung und spätere Erweiterung

Eine gut geplante Rahmenanlage erleichtert Wartung und Service. Komponenten sind übersichtlich angeordnet, Anschlüsse sind klar definiert und Mess- oder Bedienpunkte bleiben zugänglich.

Bei Bedarf können Rahmenanlagen auch für spätere Erweiterungen vorbereitet werden, zum Beispiel durch freie Montageflächen, zusätzliche Anschlüsse, Reserveplätze im Schaltschrank oder vorbereitete Schnittstellen für weitere Aufbereitungsstufen.
