Ionenaustauscheranlagen für die industrielle Wasseraufbereitung

Ionenaustauscheranlagen sind ein zentrales Verfahren in der industriellen und kommunalen Wasseraufbereitung. Sie ermöglichen die gezielte Entfernung gelöster Ionen und leisten damit einen wesentlichen Beitrag zur Erzeugung von Reinwasser, Prozesswasser und Trinkwasser. Steigende Anforderungen an Wasserqualität, Prozesssicherheit und Wirtschaftlichkeit stellen hohe Ansprüche an Planung, Technik und Betrieb dieser Anlagen.

Grundlagen der Ionenaustauschertechnik

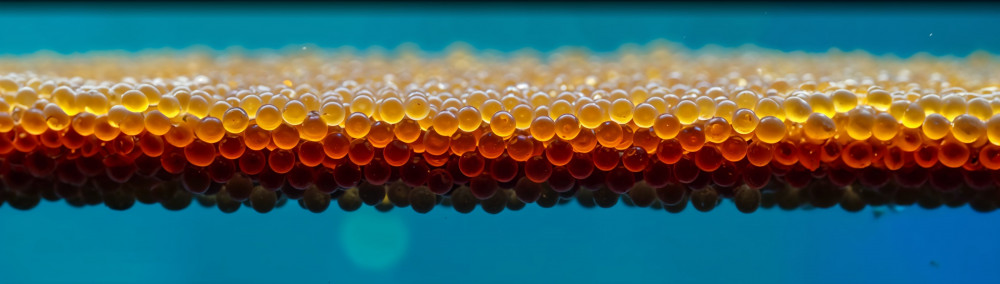

Was sind Ionenaustauscherharze?

Ionenaustauscher sind synthetische Harze, die im Wasser gelöste Ionen gegen andere Ionen gleicher Ladung austauschen. Die Harze basieren auf polymeren oder polykondensierten Gerüststrukturen und werden im Wesentlichen in zwei Typen unterteilt:

• Gelharze

• Makroporöse Harze

Die Auswahl des geeigneten Ionenaustauscherharzes erfolgt auf Basis einer Wasseranalyse, der erforderlichen Austauschkapazität und der jeweiligen Anwendung. Während des Betriebs werden die Harze mit Ionen beladen und verlieren mit der Zeit ihre Austauschkapazität. Durch eine gezielte Regeneration mit Säuren oder Laugen wird diese Kapazität wiederhergestellt, sodass die Ionenaustauscheranlage langfristig stabil und wirtschaftlich arbeiten kann.

Anwendungen von Ionenaustauscheranlagen

Ionenaustauscheranlagen werden modular aufgebaut und können flexibel an unterschiedliche Aufgabenstellungen in der Wasseraufbereitung angepasst werden. Typische Anwendungen sind:

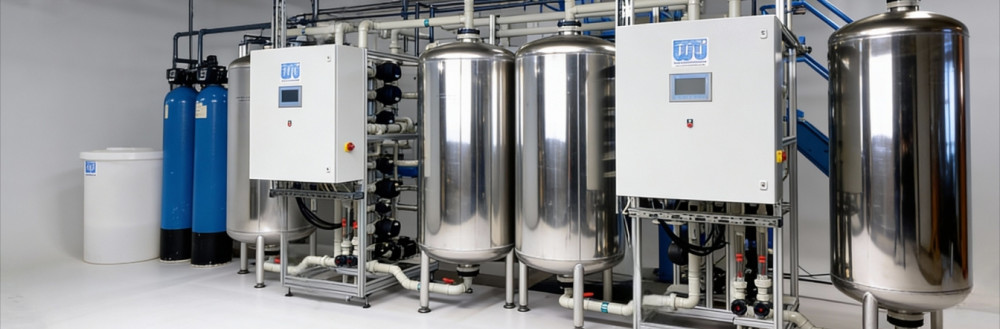

Enthärtungsanlagen

Enthärtungsanlagen entfernen Calcium- und Magnesiumionen und reduzieren damit die Wasserhärte. Dies schützt nachgeschaltete Systeme wie Kessel, Wärmetauscher, Membrananlagen oder Rohrleitungen vor Kalkablagerungen und verlängert deren Lebensdauer.

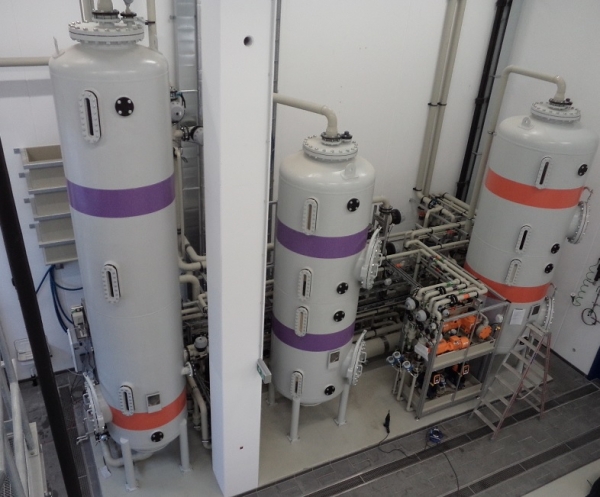

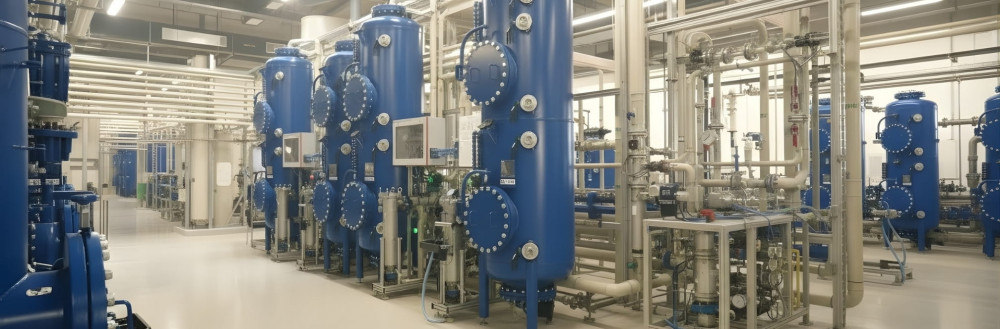

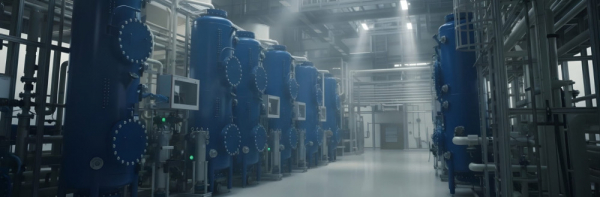

Vollentsalzungsanlagen und Reinstwasser

Vollentsalzungsanlagen entfernen nahezu alle gelösten Salze aus dem Rohwasser. Sie werden eingesetzt, wenn sehr hohe Anforderungen an die Wasserqualität gestellt werden, zum Beispiel:

• Reinstwasser für industrielle Prozesse

• Speisewasser für Kessel- und Kraftwerksanlagen

• Wasser für Labor- und Medizintechnik

Nitratentfernungsanlagen

In ländlichen Regionen oder Gebieten mit intensiver Landwirtschaft ist Nitrat im Trinkwasser oft ein kritischer Parameter. Nitratentfernungsanlagen nutzen selektive Ionenaustauscherharze, um Nitrat gezielt aus dem Wasser zu entfernen und die Einhaltung der Grenzwerte der Trinkwasserverordnung sicherzustellen.

Schwermetallentfernungsanlagen

Schwermetallentfernungsanlagen dienen zur Abscheidung von Metallen wie Blei, Kupfer, Eisen oder anderen Ionen, die in industriellen Prozessen oder in der Trinkwasserversorgung auftreten können. Sie helfen, gesetzliche Grenzwerte einzuhalten und korrosionsbedingte Schäden in Anlagen zu minimieren.

Technik moderner Ionenaustauscheranlagen

Effiziente, langlebige und wirtschaftliche Lösungen

Unsere Ionenaustauscheranlagen basieren auf ausgereifter Technik, sind modular aufgebaut und werden individuell an Wasserqualität, Verbrauch und betriebliche Anforderungen angepasst. Ziel ist eine hohe Leistung bei zugleich minimalem Betriebsaufwand.

Komponenten und Ausstattungsmerkmale

Je nach Anwendung und Anlagengröße kommen hochwertige Komponenten und bewährte Verfahren zum Einsatz, unter anderem:

• Optimale Auslegung mit wirtschaftlichem Chemikalienverbrauch
  – Planung der Harzvolumina und Regenerationszyklen zur Reduzierung der Betriebskosten.

• Moderne Armaturen mit langer Lebensdauer
  – Hochwertige Ventile und Anschlüsse für einen zuverlässigen und robusten Betrieb.

• Chemikalienbeständige Dichtungen und Verrohrung
  – Einsatz geeigneter Werkstoffe für den sicheren Umgang mit Säuren, Laugen und anderen Medien.

• Hochwertige Messtechnik für zuverlässige Betriebsbedingungen
  – Präzise Messinstrumente zur Überwachung von Durchfluss, Leitfähigkeit, Füllständen, Drücken und Temperaturen.

• Gummierte Stahlbehälter oder GFK-Drucktanks für kleinere Anlagen
  – Beständige und langlebige Behälterlösungen, angepasst an Medium und Temperatur.

• Hochleistungsdüsen für optimale Verteilung
  – Gleichmäßige Wasser- und Regenerationsmittelverteilung im Harzbett, Vermeidung von Totzonen.

• Qualitätsharze von namhaften Herstellern
  – Leistungsstarke Ionenaustauscherharze für hohe Standzeiten und stabile Wasserqualität.

• Effiziente Pumpentechnik
  – Leistungsstarke und energieeffiziente Pumpen für die sichere Beschickung der Anlagen.

• Kompakte Bauweise
  – Platzsparende Rahmengestelle oder Skids zur einfachen Integration in bestehende Systeme.

• Effektive und zugelassene Abwasserneutralisationen
  – Auslegung und Lieferung von Neutralisationsstufen, damit Regenerationsabwässer sicher behandelt werden können.

• Übersichtliche und betriebssichere Steuerungskonzepte
  – Moderne SPS-Steuerungen, zum Beispiel mit SIEMENS Steuerungen, für eine klare Visualisierung und einfache Bedienung.

• Moderne Verfahren mit Gegenstromregeneration und Schwebebetttechnik
  – Hohe Effizienz, geringerer Chemikalienverbrauch und verbesserte Wasserqualität.

• Variable Betriebsleistungen in Abhängigkeit vom Bedarf
  – Anpassung von Betriebsmodus und Durchsatz an die aktuellen Anforderungen im Prozess.

• Sanitisiereinrichtungen ohne Ausbau des Ionenaustauscherharzes
  – Hygienische Reinigung und Desinfektion der Anlage im eingebauten Zustand.

• Vorgefertigte Ventilautomatik in Rahmengestellen
  – Vormontierte Ventilgruppen auf Transportrahmen für eine schnelle Installation und Inbetriebnahme.

Regeneration und Betriebsweisen

Effiziente Verfahren, moderne Steuerungstechnik und individuelle Auslegung

Die Leistungsfähigkeit und Lebensdauer von Ionenaustauscheranlagen hängen maßgeblich vom richtigen Regenerationsverfahren und einer passenden Steuerungsstrategie ab. Unsere Systeme kombinieren bewährte Verfahren mit moderner Automatisierungstechnik, um eine gleichbleibend hohe Wasserqualität bei optimiertem Chemikalienverbrauch zu erzielen.

Regenerationsprinzip

Im Betrieb werden die Ionenaustauscherharze mit Ionen aus dem Rohwasser beladen, bis ihre Kapazität erschöpft ist. Zur Regeneration werden – je nach Harztyp und Anwendung – Säuren (z. B. Schwefelsäure, Salzsäure) oder Laugen (z. B. Natronlauge) eingesetzt. Dabei werden die aufgenommenen Ionen aus dem Harz verdrängt und durch die ursprünglichen Ionen des Regenerationsmittels ersetzt.

Regenerationsrichtungen

• Gleichstromverfahren (Co-Flow)
  – Regeneration in derselben Fließrichtung wie die Beladung.
  – Einfache Technik, jedoch höherer Verbrauch an Regenerationschemikalien.

• Gegenstromverfahren (Counter-Flow)
  – Regeneration in entgegengesetzter Richtung zum Betriebsstrom.
  – Höhere Ausnutzung der Chemikalien, bessere Wasserqualität und geringere Betriebskosten.

Regenerationsverfahren im Überblick

Je nach Aufgabe und Anlagengröße können unterschiedliche Regenerationskonzepte eingesetzt werden:

• Gleichstromregeneration
  Beschreibung: Standardverfahren mit gleicher Flussrichtung bei Betrieb und Regeneration.
  Vorteile: Einfache Technik, robuste Ausführung, gut geeignet für kleinere Anlagen oder weniger kritische Anforderungen.

• Gegenstromregeneration
  Beschreibung: Regeneration entgegen der Betriebsrichtung.
  Vorteile: Hohe Effizienz, geringerer Chemikalienverbrauch, verbesserte Resthärte- bzw. Restleitfähigkeitswerte.

• Verbundregeneration
  Beschreibung: Regeneration mehrerer Kolonnen in einem Umlauf- oder Verbundverfahren.
  Vorteile: Reduzierter Chemikalienverbrauch bei gleichzeitig guter Leistungsfähigkeit.

• Progressive Regeneration
  Beschreibung: Zonenweise Regeneration über gesteuerte Abschnitte.
  Vorteile: Besonders geeignet bei schwankenden Rohwasserqualitäten oder variablen Betriebsbedingungen.

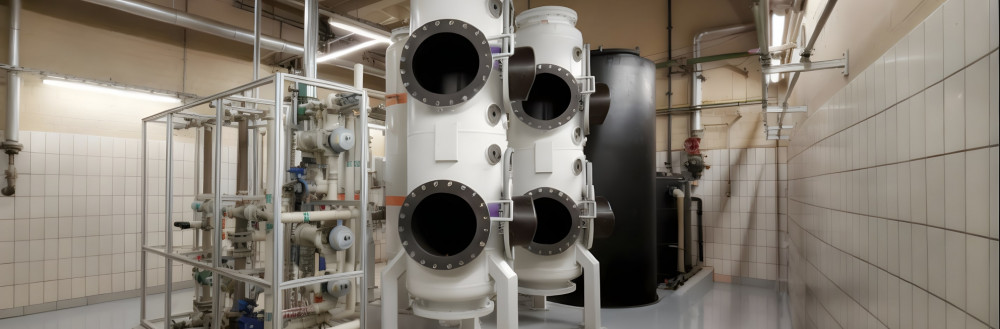

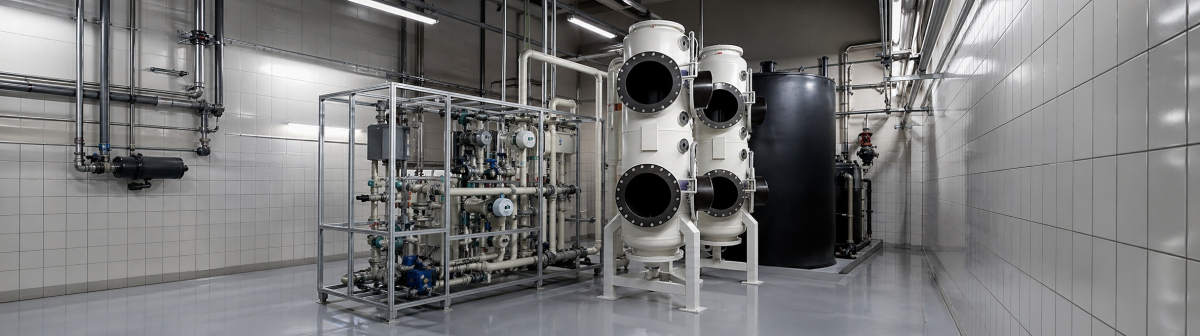

Druckbehälter und Auslegung von Ionenaustauscheranlagen

Ionenaustauscherharze werden in Druckbehältern betrieben, die auf den erforderlichen Wasserdurchsatz und die Betriebsbedingungen ausgelegt sind. Für kleinere Anlagen werden häufig GFK-Behälter (glasfaserverstärkter Kunststoff) eingesetzt. Bei höheren Durchsätzen, höherem Druck oder besonderen Anforderungen an die Wasserqualität kommen gummierte Stahlbehälter oder Edelstahlbehälter mit Düsenböden zum Einsatz.

Die individuelle Auslegung der Druckbehälter berücksichtigt unter anderem:

• Ionenaustauscherharztyp und Harzvolumen

• Durchflussleistung und gewünschte Betriebsreserve

• Beschaffenheit und Zusammensetzung des Rohwassers

• Rohwassertemperatur und Druckstufe

• Art und Konzentration der Regenerationschemikalien

• Umgebungsbedingungen am Aufstellort

• Zugänglichkeit für Harztausch und Wartungsarbeiten

• Einbringung und Fundamentanforderungen vor Ort

In enger Zusammenarbeit mit Harzherstellern und Behälterlieferanten werden die Behälter dimensioniert, sodass jede Ionenaustauscheranlage optimal auf die jeweilige Aufgabe abgestimmt ist.

Rückspülung und Desinfektion der Ionenaustauscherharze

Je nach Laufzeit, Rohwasserqualität und Betriebsweise müssen Ionenaustauscheranlagen regelmäßig rückgespült oder desinfiziert werden. Ziel ist es, Feinanteile, abgelöste Partikel und biologische Beläge aus dem Harzbett zu entfernen und eine stabile Filtrations- und Austauschleistung sicherzustellen.

Wichtige Aspekte der Rückspülung:

• Vermeidung hoher Differenzdrücke am Düsenboden

• Verhinderung von Kanalbildung im Harzbett

• Schutz der Düsenböden vor mechanischen Schäden

Ein beschädigter Düsenboden kann zu Betriebsstörungen und längeren Stillstandzeiten führen, da Reparatur und eventuelle Gummierungsarbeiten aufwendig sind.

Unsere Rückspül- und Desinfektionslösungen umfassen unter anderem:

• Speziell ausgelegte Harzrückspülbehälter

• Eigens hergestellte Desinfektionsmittel, abgestimmt auf Ionenaustauscherharze

• Unterstützung bei der Festlegung von Rückspülzeiten und -intervallen

Vorteile:

• Verlängerte Lebensdauer der Ionenaustauscherharze

• Sicherer, stabiler Anlagenbetrieb

• Vermeidung von ungeplanten Ausfällen und teuren Reparaturen

Wartung, Harztausch und Service

Neben der Planung und Lieferung von Ionenaustauscheranlagen bieten wir umfassende Serviceleistungen über den gesamten Lebenszyklus Ihrer Anlage. Dazu gehören insbesondere:

• Austausch der Ionenaustauscherharze

• Überprüfung der Harzqualität und Harzleistung

• Rückspülen von Feinanteilen und Reinigung der Behälter

• Optimierung von Leistung und Wirtschaftlichkeit

• Desinfektion von Ionenaustauscheranlagen

• Instandsetzung von Ionenaustauscheranlagen

• Reparatur von Druckbehältern und Düsenböden

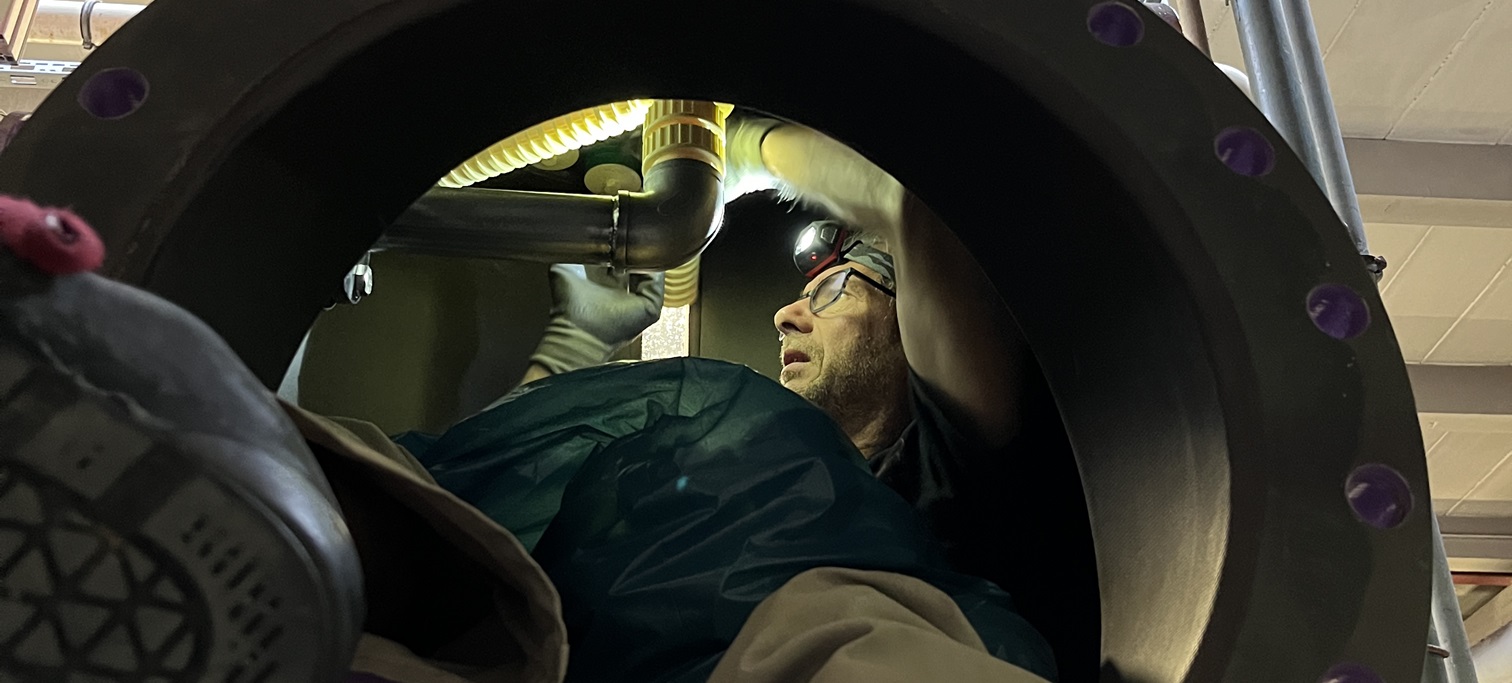

Fachgerechter Harztausch und Wartung

Unser Serviceteam übernimmt den Harztausch schnell und fachgerecht. Ein- und Auspülarmaturen sorgen für eine sichere und vollständige Entfernung der Austauscherharze. Auf Wunsch übernehmen wir auch die fachgerechte Entsorgung des verbrauchten Harzes.

Nach dem Entleeren werden Behälter und Düsen gründlich geprüft und bei Bedarf repariert oder ausgetauscht. Bei Optimierungen oder umfangreicheren Instandsetzungen stellen wir Leihanlagen zur Verfügung, sodass Ihre Wasseraufbereitung mit möglichst kurzer Unterbrechung weiterlaufen kann.

Beratung, Planung und Projektbegleitung

Wir stehen in engem Austausch mit führenden Harzherstellern und verfolgen aktuelle Entwicklungen in der Ionenaustauschtechnologie. Auf dieser Basis planen und realisieren wir Ionenaustauscheranlagen, die technisch und wirtschaftlich überzeugen.

Unsere Leistungen umfassen:

• Analyse von Rohwasser und Prozessanforderungen

• Auslegung von Ionenaustauscheranlagen für Enthärtung, Vollentsalzung und Spezialanwendungen

• Konstruktion und Fertigung von Anlagen und Skids

• Inbetriebnahme, Einweisung und Schulung des Betriebspersonals

• Langfristige Betreuung durch Wartung, Service und Optimierung

Kurz zusammengefasst

Ionenaustauscheranlagen sind ein bewährtes Verfahren zur gezielten Entfernung gelöster Ionen und bilden die Basis für viele Rein- und Prozesswasseranwendungen. Mit individuell ausgelegten Harzsystemen, geeigneten Regenerationsverfahren und qualitativ hochwertigen Behältern und Komponenten lassen sich hohe Wasserqualitäten wirtschaftlich und sicher erreichen. Durch regelmäßige Rückspülung, Desinfektion und Wartung bleiben Leistung, Effizienz und Lebensdauer der Ionenaustauscheranlagen langfristig auf einem hohen Niveau.
