Mischbettfilter — Feinreinigung für höchste Wasserqualität

Ein Mischbettfilter ist eine ionenaustauschbasierte Feinreinigungsstufe zur Erzeugung nahezu ionenfreiem Wasser in industriellen Wasseraufbereitungssystemen. Er wird in der Regel nach einer Vollentsalzungsanlage oder ähnlichen Vorbehandlung eingesetzt, um verbleibende gelöste Ionen zu entfernen und maximale Reinheitsgrade zu erreichen.

Funktionsprinzip

Ein Mischbettfilter kombiniert in einem Druckbehälter zwei Arten von Ionenaustauscherharzen — Kationenaustauscher und Anionenaustauscher. Diese Harze sind fein vermischt, sodass das durchströmende Wasser sowohl positive als auch negative Ionen aufnehmen kann. Durch Ionenaustausch werden Kationen gegen H+-Ionen und Anionen gegen OH-Ionen ausgetauscht; H+ und OH-Ionen reagieren zu Wasser, wodurch der Salzgehalt praktisch auf null reduziert wird.

Im Vergleich zu klassischen Ionenaustauschstrecken, bei denen Kationen- und Anionenaustauscher in separaten Behältern arbeiten, ermöglicht die Vermischung der Harze eine feinere Restentsalzung und minimiert den Ionenschlupf.

Einsatzbereiche und Nutzen

Mischbettfilter werden überall dort eingesetzt, wo extrem hohe Wasserreinheit unabdingbar ist, etwa:

• Halbleiterfertigung

• Pharmazeutische Produktion

• Kesselspeisewasser in Kraftwerken

• Galvanik- und Elektronikindustrie

Sie sorgen nicht nur für die Feinreinigung, sondern dienen auch als Sicherheitsstufe, um unerwünschte Ionen bei Störungen in vorgeschalteten Systemen abzufangen.

Aufbau und Regenerationstechnik

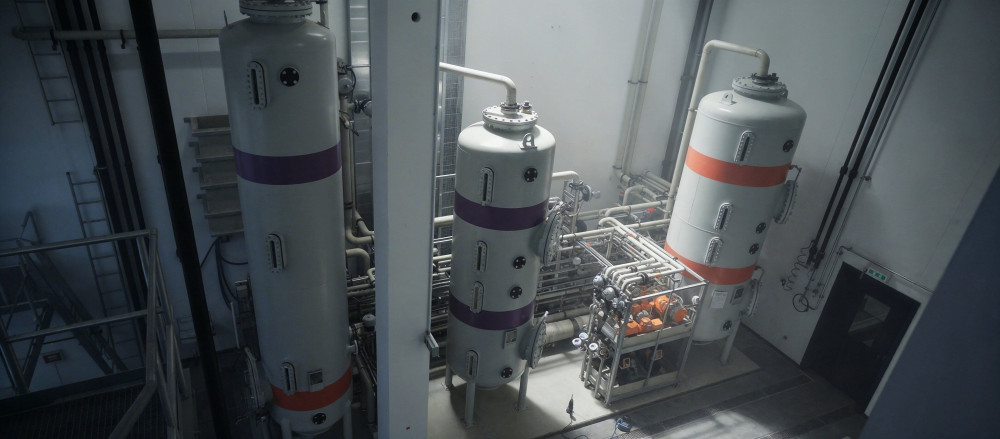

Ein typischer Mischbettfilter besteht aus einem druckstabilen Behälter mit fein vermischtem Kationen- und Anionenaustauscherharz. Nach Erreichen der Austauschkapazität werden die Harze regeneriert: intern getrennt und separat mit Säure bzw. Lauge behandelt, anschließend wieder vermischt. Dieser Vorgang stellt sicher, dass die maximale Kapazität und Wasserqualität erhalten bleibt.

Automatisierung und Überwachung

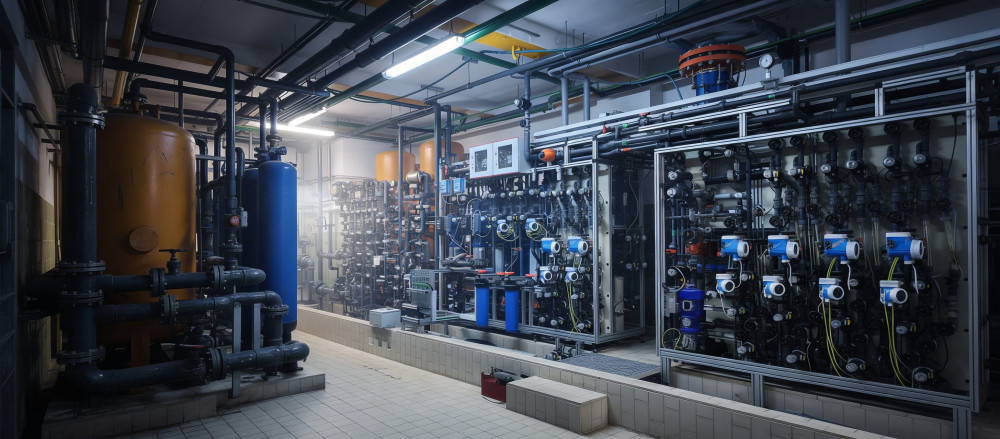

Moderne Mischbettfilter können vollständig automatisiert werden. Eine SPS-gesteuerte Ventiltechnik und integrierte Messtechnik (z. B. Leitfähigkeitsmessung) gewährleisten stabile Betriebszustände, frühzeitige Erkennung von Harzerschöpfung und präzise Steuerung aller Regenerations- und Betriebsphasen.

Technische Eigenschaften / Vorteile

• Feinste Restentsalzung zur Erreichung extrem niedriger Leitfähigkeiten

• Redundanz und Sicherheit bei sensiblen Anwendungen

• Kompakte Bauweise bei hoher Austauschkapazität

• Vollautomatische Betriebs- und Regenerationsprozesse möglich

Kurz zusammengefasst

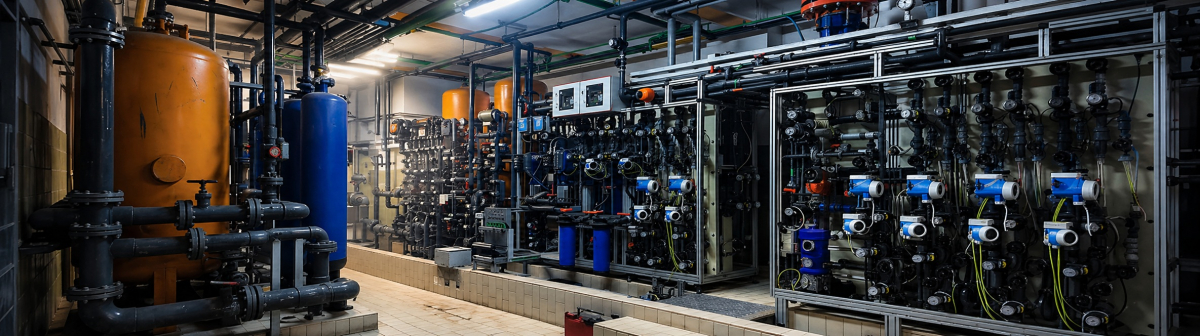

Mischbettfilter sind Ionenaustausch-Feinreinigungsfilter zur Herstellung nahezu ionenfreiem Wasser. Sie kombinieren Kationen- und Anionenaustauscherharze in einem Behälter und entfernen Restionen nach Vorbehandlungsanlagen. Typische Einsatzbereiche sind Halbleiter, Pharma und Kraftwerke.
